Markierungsnagel-Punktmacher

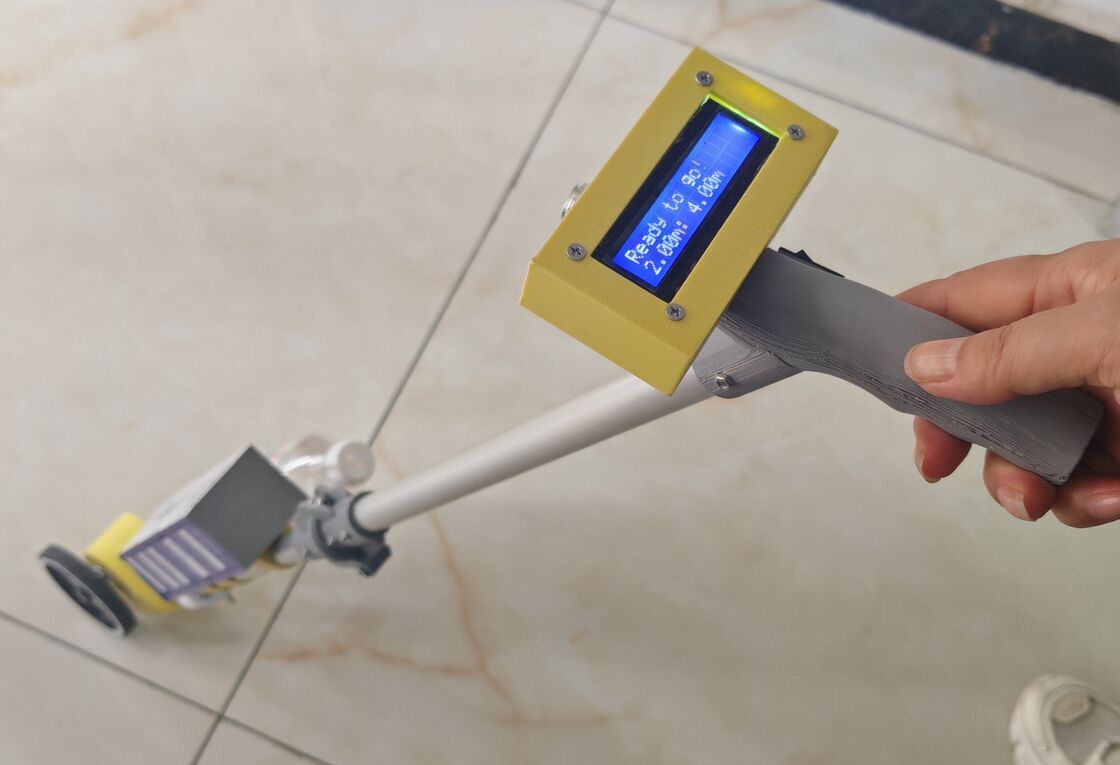

Straßenmarkierungsstange (Pflaster-Punktmarker)

Es ist ein Positionierwerkzeug für die Anordnung von Straßenmarkierungen, das Markierpunkte auf den Bürgersteig sprüht, um Referenz für Thermoplast- und Kaltsprühstraßenmarkierungsmaschinen zu liefern.Ersetzung der traditionellen Messband- und Kalkmarkierung.

Bei Vorwärtsdrängen rollt das Bodenkontakt-Messrad auf dem Bürgersteig und treibt den Koaxial-Rotations-Encoder.Die Steuerung berechnet die Fahrstrecke anhand der PulssignaleMit einem festen Radumfang kann die Verschiebung präzise gemessen werden.

Hauptanwendungen

1.    Layout der Ziffernlinie: Erstellen von abgelegenen Bezugspunkten nach nationalen Standard-Ziffern (z. B. 2-4).

2.    Spezielle Markierungsposition: Layout für Längsschwellen, Führungslinien, Rumpelstreifen, Zebrastreifen und Abgrenzungsstellen.

3.    Messradfunktion: Nur Abstandsbetrieb ohne Tinteinspritzungen für Baukilometersatzinformationen.

Komponenten

·         Messrad des Encoder: Entfernungserfassung, Radumfang 300 mm

·         Hauptsteuerung: Lithiumbatterie

·         Tintenstrahldüse: Sprüht auf Wasserbasis Tinte (weiß oder in anderen Farben), um Layout-Markierungen auf dem Bürgersteig zu machen

·         Tintenbehälter: Für die Aufbewahrung von Tinten kann eine normale Getränkeflasche verwendet werden

·         Körper: Aluminiumlegierung, klappbarer Schubstab für leichten Transport

·         Steuerung: Für die Konfiguration der Betriebsparameter

Schlüsselmerkmale

·         Einstellung der Dashlinie: Benutzerdefinierte Multi-Segment-Parameterkonfiguration

·         Abstandsmessung: automatische Gesamtbauliche Kilometerzahlung

·         Punktmarkierungsgenauigkeit: ±2 mm
